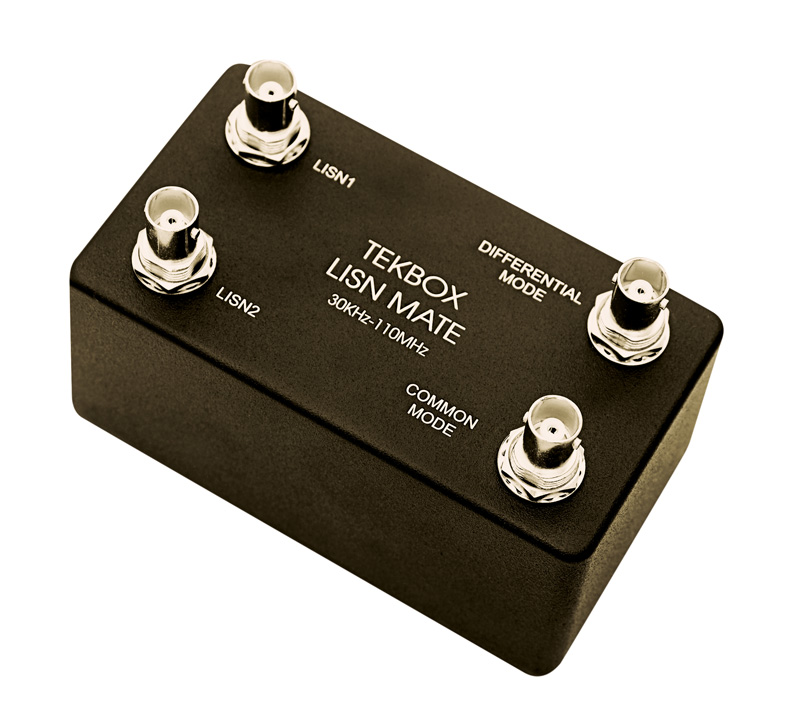

Tekbox TBLM1 / LISN-Mate zur Trennung von Gleichtakt- und differentiellen Störungen

LISN-Mate erlaubt die Unterscheidung von differentieller Störung und Gleichtakt-Störung.

Der sog. LISN-Mate TBLM1 ist ein passives Zusatzgerät für LISNs, welches das leitungsgebundene Störsignal in seine Gleichtakt- und differentielle Komponente aufsplittet. Der LISN-Mate wird an den HF-Ausgang der LISN in der positiven Versorgungsleitung (LISN 1) angeschlossen und an den HF-Ausgang der zweiten LISN in der negativen Versorgungsleitung (LISN 2). Das leitungsgebundene Störsignal am Ausgang der LISN ist stets die Summe aus Gleichtakt-Störung und differentiellem Störsignal. Der LISN-Mate splittet nun die beiden Störkomponenten auf, sodass diese an den beiden BNC-Buchsen "Differential Mode" bzw. "Common Mode" getrennt gemessen werden können. Es ist darauf zu achten, dass die Verbindungskabel zwischen den beiden LISNs und der LISN-Mate in Länge und Aufbau identisch sind und eine sehr gute HF-Abschirmung aufweisen.

Mit der TBLM1 ist eine effiziente Fehlersuche bei der Störungsbehebung von EMI-Filtern in der Stromversorgung möglich. Sobald die dominante Störkomponente bestimmt ist, können die störenden Filterkomponenten leichter identifiziert und gezielt optimiert werden. Dies spart Zeit und Kosten.

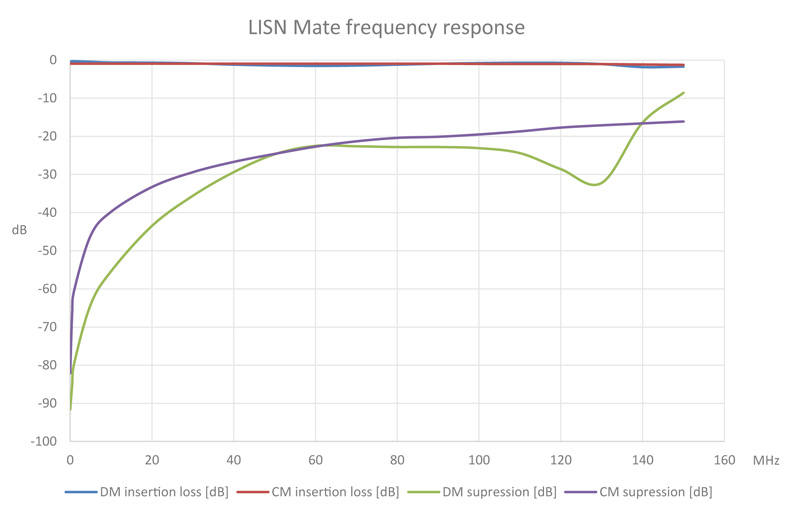

Features

• Frequenzbereich: 30 kHz…110 MHz
• HF-Pegel an den BNC-Ports: max. 27 dBm
• Gleichstrom an den BNC-Ports: max. 30 mA

Lieferumfang

LISN-Mate TBLM1 inkl. 2 x Koaxialkabel (RG-223) von BNC-Stecker auf BNC-Stecker (Länge: 0,35 m).
