Digital-Mikroskop mit 5"-Display und HDMI/AV-Ausgang Die präzise Optik und der hochauflösende Bildsensor des ADSM302 liefern erstaunlich scharfe Bilder über einen optional anschließbaren HDMI-Monitor oder via USB am PC. Der große Arbeitsbereich unter dem Objektiv, das ergonomische Design und die zahlreichen Ausgänge machen das Mikroskop zum universellen Helfer z. B. bei der Qualitätskontrolle von SMD-bestückten Leiterplatten. 5" LC-Display mit einstellbarem Neigungswinkel Hochauflösende Video- und Bild-AufnahmeWahlweise Stand-alone-Betrieb oder mit PC Komfortable Arbeitshöhe unter dem Objektiv Schwerer Metall-Standfuß Feingängige Einstellräder für Fokus und Höhe Bedienung via Infrarot-Fernbedienung AV-, USB- und HDMI-Ausgang Bis 32 GB Speicherkapazität auf Micro-SD-Card (opt.) Technische Daten:   ADSM302 Bildsensor 3 Megapixel HD-Sensor Vergrößerung bis zu 560-fach (mit 22" HDMI-Monitor**) Video-Ausgabe 1080p Full-HD (via HDMI), 720p (via PC) Video-Formate Echtzeit-Darstellung via HDMI mit/ohne Aufzeichung, MPEG-Aufnahme via PC-Software Videoauflösung 1920 x 1080, 640 x 480* Bildauflösung 12 M (4032 x 3024, 3648 x 2736, 3264 x 2448, 2592 x 1944, 2048 x 1536, 640 x 480, 1920 x 1080, 1280 x 960, 1280 x 720* Bildformat JPEG Arbeitsbereich 5..22 cm Frame-Rate max. 30 fps bei 600 Lux Helligkeit Schnittstellen für Videoausgabe HDMI, AV Speicher Micro-SD-Card (opt.), bis zu 32 GB PC-Unterstützung Andonstar Measure Software für Windows XP/7/8/10, Voraussetzung: Microsoft.Net Framework 4.0, Microsoft Visual C++ 2010 Runtime Versorgung 5 VDC / 2 A Lichtquelle 2 LED-Spots mit Schwanenhals am Standfuß Bildschirm-Diagonale 5" (12,7 cm) Standfuß-Abmessung 20 x 12 x 26,5 cm Gewicht 2,2 kg Zertifizierungen CE/FCC/RoHS/HDMI * via USB per Software    ** Mit 22" HDMI-Display (nicht im Lieferumfang enthalten). Lieferumfang Digital-Mikroskop ADSM301 oder ADSM302 Metall-Standfuß mit 2 LED-Spots USB-Kabel (Micro-USB) HDMI-Kabel (Mini-HDMI) Netzadapter (5V/2A) IR-Fernbedienung Kurzanleitung Handbuch zum Download

PC basierter 8 Kanal Logik Analyser mit einer maximalen digitalen Abtastrate von 100 MSa/s und paralleler analoger Abtastung mit 10 MSa/s (10 Bit, 1 MHz Analogbandbreite). Fast unbegrenzte Speichertiefe durch die Verwendung des PC Speichers. Der Logic 8 ist ein Logikanalysator mit einer besonders durchdachten und benutzerfreundlichen PC Software, mit der das Messen digitaler Signale Spaß macht. Einfach per USB mit Ihrem PC verbinden und loslegen. Die digitale Signalerfassung erfolgt mit bis zu 100 MSa/s auf allen Kanälen. Durch das Streamen der Daten über die USB 2 Verbindung steht mit dem PC Speicher eine fast unbegrenzte Speichertiefe zur Verfügung. Alle digitalen Kanäle werden zugleich über einen Analog-Digital Wandler erfasst und können so neben der digitalen Anzeige auch analog angezeigt werden. Die analoge Erfassung ist beim Logic 8 mit 10 MS/s zwar langsamer als die digitale Erfassung, bietet aber eine hohe 10 Bit Auflösung und damit eine guten Einblick in das analoge Signalverhalten. Die Bandbreite der analogen Erfassung ist mit 1 MHz spezifiziert (-3db), wobei bei dieser Frequenz das Signal gemäß der Bandbreitenspezifikation bereits deutlich verändert und abgeschwächt ausgegeben wird. Aufgrund ihrer Größe sind die Logics von Saleae perfekt zum mobilen Gebrauch und brauchen nur wenig Platz auf dem Arbeitstisch. Die Logikanalysatoren von Saleae heben sich besonders mit Ihrer besonders durchdachten und benutzerfreundlichen Bedienungssoftware hervor. Diese ist sehr intuitiv zu benutzen und besitzt alle wichtigen Features wie die serielle Dekodierung verschiedener Bussysteme, die gleichzeitige analoge Darstellung von Signalen, eine extrem große Speichertiefe und einiges mehr.     Logic 8 Logic Pro 8 Logic Pro16 Eingänge                   Analog und Digital     8 8 16         Digitale Erfassung               Maximale Abtastrate 100MS/s 500MS/s 500MS/s Maximale digitales Signal 25MHz 100MHz 100MHz Unterstützte Logik-Levels 1.8V - 5.5V 1.2V - 5.5V 1.2V - 5.5V High-Pegel 0,6V low / 1,2V high 0,6V / 0,9V / 1.,5V 0,6V / 0,9V / 1.,5V         Analoge Erfassung               Maximale Sample-Rate 10 MS/s 50 MS/s 50 MS/s Bandbreite 1 MHz 5 MHz 5 MHz Auflösung 10 Bits 12 Bits 12 Bits Eingangsspannung 0 V to 5 V -10 V to 10 V -10 V to 10 V USB - TYP  2.0 3.0 3.0   Lieferumfang Logic Analysator 2x4 Prüfleitung pro Port 8x Test-Clip pro Port USB-Kabel Tragetasche

PC-basierter 16-Kanal-Logik-Analysator mit einer maximalen digitalen Abhilfe von 500 MSa/s und einer analogen Abhilfe von 50 MS/s (12 Bit, 5 MHz analoge Bandbreite). Unbegrenzte Speichertiefe durch den PC-Speicher. Das Logic Pro 16 ist ein professioneller Logikanalysator mit einer durchdacht und benutzerfreundlichen PC-Software, die digitale Messung sehr lustig macht. Einfach über USB einstecken und gehen. Die digitale Erfassungsrate beträgt 500 MSa/s auf jedem Kanal. Durch das Streaming und die USB 3-Schnittstelle zum PC ist die Speichertiefe unbegrenzt. Die Logiken zeigen auch analoge Signale, da alle digitalen Kanäle gleichzeitig mit dem A/D-Wandler erfasst werden. Die analoge Erfassung ist mit 50 MS/s langsamer als die digitale Aufnahme, aber sie bietet eine hohe Auflösung von 12 Bits einen Einblick in das analoge Signalverhalten. Die Bandbreite der analogen Erfassung ist 5 MHz (-3db). Aber das Signal ist an dieser Stelle bereits abgeschwächt. Der Salesae-Logik-Analysator ist wegen der Handtaschengröße perfekt für den mobilen Einsatz.     Logic 8 Logic Pro 8 Logic Pro16 Eingänge                   Analog und Digital     8 8 16         Digitale Erfassung               Maximale Abtastrate 100MS/s 500MS/s 500MS/s Maximale digitales Signal 25MHz 100MHz 100MHz Unterstützte Logik-Levels 1.8V - 5.5V 1.2V - 5.5V 1.2V - 5.5V High-Pegel 0,6V low / 1,2V high 0,6V / 0,9V / 1.,5V 0,6V / 0,9V / 1.,5V         Analoge Erfassung               Maximale Sample-Rate 10 MS/s 50 MS/s 50 MS/s Bandbreite 1 MHz 5 MHz 5 MHz Auflösung 10 Bits 12 Bits 12 Bits Eingangsspannung 0 V to 5 V -10 V to 10 V -10 V to 10 V USB - TYP  2.0 3.0 3.0   Lieferumfang: Logic Analysator 2x4 Prüfleitung pro Port 8x Test-Clip pro Port USB-Kabel Tragetasche

PC basierter 8 Kanal Logik Analyser mit einer maximalen digitalen Abtastrate von 500 MSa/s und paralleler analoger Abtastung mit 50 MSa/s (12 Bit, 5 MHz Analogbandbreite). Fast unbegrenzte Speichertiefe durch die Verwendung des PC Speichers. Der Logic Pro 8 ist ein professioneller Logikanalysator mit einer besonders durchdachten und benutzerfreundlichen PC Software, mit der das Messen digitaler Signale Spaß macht. Einfach per USB mit Ihrem PC verbinden und loslegen. Die digitale Signalerfassung erfolgt mit bis zu 500 MSa/s auf allen Kanälen. Durch das Streamen der Daten über die USB 3 Verbindung steht mit dem PC Speicher eine fast unbegrenzte Speichertiefe zur Verfügung. Alle digitalen Kanäle werden zugleich über einen Analog-Digital Wandler erfasst und können so neben der digitalen Anzeige auch analog angezeigt werden. Die analoge Erfassung ist beim Logic Pro 8 mit 50 MS/s zwar langsamer als die digitale Erfassung, bietet aber eine hohe 12 Bit Auflösung und damit eine guten Einblick in das analoge Signalverhalten. Die Bandbreite der analogen Erfassung ist mit 5 MHz spezifiziert (-3db), wobei bei dieser Frequenz das Signal gemäß der Bandbreitenspezifikation bereits deutlich verändert und abgeschwächt ausgegeben wird. Aufgrund ihrer Größe sind die Logics von Saleae perfekt zum mobilen Gebrauch und brauchen nur wenig Platz auf dem Arbeitstisch. Die Logikanalysatoren von Saleae heben sich besonders mit Ihrer besonders durchdachten und benutzerfreundlichen Bedienungssoftware hervor. Diese ist sehr intuitiv zu benutzen und besitzt alle wichtigen Features wie die serielle Dekodierung verschiedener Bussysteme, die gleichzeitige analoge Darstellung von Signalen, eine extrem große Speichertiefe und einiges mehr.     Logic 8 Logic Pro 8 Logic Pro16 Eingänge           Analog und Digital     8 8 16 Eingangswiderstand 1M? 2M? 2M?         Digitale Erfassung       Maximale Sample-Rate 100MS/s 500MS/s 500MS/s Maximale digitale Signalrate 25MHz 100MHz 100MHz Unterstützte Logik-Levels 1.8V - 5.5V 1.2V - 5.5V 1.2V - 5.5V High-Pegel 0,6V low / 1,2V high 0,6V / 0,9V / 1.,5V 0,6V / 0,9V / 1.,5V         Analoge Erfassung       Maximale Sample-Rate 10 MS/s 50 MS/s 50 MS/s Bandbreite 1 MHz 5 MHz 5 MHz Auflösung 10 bit 12 bit 12 bit Eingangsspannung 0-5V ± 10V ± 10V   Lieferumfang: Logic Analysator 2x4 Prüfleitung pro Port 8x Test-Clip pro Port USB-Kabel Tragetasche

Bei dem AMK-SSA3000X handelt es sich um die Aktivierungslizenz für das Advanced-Messkit der SSA3000X Serie.

Das ATT-20dB Dämpfungsglied von Siglent hat eine Nennleistung von 1 Watt.

Die BAG-S1 ist eine Tragetasche für ausgewählte Siglent Serien.

Die BAG-S2 ist eine Tragetasche für ausgewählte Siglent Serien SDS1000(X), SDS2000(X) und SSA3000X Serie.

Die CP4020 ist eine 60 Amper Stromsonde mit einer Bandbreite von 100 KHz. Spezifikation    Bandbreite  100 KHz Maximaler Dauerstrom 20 Arms Spitzenstrom 60 A Umschaltverhältnis 50 mV/A, 2 mV/A DC-Messgenauigkeit +/- 2% (50 mV/A) (0.4 – 10 Apk) ; +/- 2% (5 mV/A) (1A – 60 Apk) Leistung 9 V Batterie

Die CP4050 Sonde ist eine 140 Amper Stromzange mit einer Bandbreite von 1 MHz. Spezifikationen Bandbreite 1 MHz Maximaler Dauerstrom 50 Arms Spitzenstrom 140 A Umschaltverhältnis 500 mV/A; 5 mV/A DC-Messgenauigkeit 500 mV/A (20 mA-14 Apk) ±3%±20mA; 50 mV/A (200 mA-100 ApK) ±4%± 200 mA; 50 mV/A (100 A-140 ApK)±15% Power: 9-V-Batterie

Die CP4070 Sonde ist eine 200 Amper Stromzange mit einer Bandbreite von 150 KHz. Spezifikationen Bandbreite 150 KHz Maximaler Dauerstrom 70 Arms Spitzenstrom 200 A Schaltverhältnis 500 mV/A; 50 mV/A DC-Messgenauigkeit 500 mV/A (20 mA-14 ApK) ±3% ±20 mA; 50 mV/A (200 mA-100 ApK )±4%± 200 mA; 50 mV/A (100 A-140 ApK) ±15% Leistung  9 V Batterie

Die CP4050 Sonde ist eine 200 Amper Stromzange mit einer Bandbreite von 300 KHz. Spezifikation Bandbreite 300 KHz Maximaler Dauerstrom 70 Arms Spitzenstrom 200 A Schaltverhältnis 100 mV/A; 10 mV/A DC-Messgenauigkeit 100 mV/A (50 mA-10 ApK) ±3% ±50 mA; 10 mV/A (500 mA-40 ApK )±4%± 50 mA; 10 mV/A (40 A-200 ApK) ±15% Leistung 9 V Batterie

Die CP6030A ist eine 50 Amper Stromsonde mit einer Bandbreite von 100 MHz. Spezifikation Bandbreite 100 MHz Maximaler Dauerstrom 30 Arms Spitzenstrom 50 A Schaltverhältnis 5 A/30 A DC-Messgenauigkeit  5 A (±1 % ±1 mA); 30 A(±1 %±10 mA)

Die CP6030A ist eine 50 Amper Stromsonde mit einer Bandbreite von 100 MHz. Spezifikation Bandbreite 100 MHz Maximaler Dauerstrom 30 Arms Spitzenstrom 50 A Schaltverhältnis 5 A/30 A DC-Messgenauigkeit  5 A (±1 % ±1 mA); 30 A(±1 %±10 mA)

Die CP6150 ist eine 300 Amper Stromsonde mit einer Bandbreite von 12 MHz. Spezifikation Bandbreite 12 MHz Maximaler Dauerstrom 150 Arms Spitzenstrom 300 A Schaltverhältnis 30 A/150 A DC-Messgenauigkeit 30 A(±1%±10 mA); 150 A (±1 % ±100 mA)

Die CP6500 ist eine 500 Amper Stromsonde mit einer Bandbreite von 5 MHz. Spezifikation Bandbreite 5 MHz Maximaler Dauerstrom 500 Arms Spitzenstrom 750 A Schaltverhältnis 75 A/500 A DC-Messgenauigkeit 75 A(±1%±10 mA); 500 A (±1 % ±100 mA)

Die CPL5100 Sonde ist ein Stromtastkopf mit einer Bandbreite von 600 KHz. Features Bandbreite: 600 KHz Strombereich: L(50mA~10A Peak), H(1A~100A Peak) Dämpfungsgenauigkeit L(0.1V/A), H(0.01V/A) Typische DC Präzision: L(3%±50mA),H(500mA~40A Peak :4%±50mA;40A~100A Peak :±15% Maximum) Anstiegszeit: ≤583ns Betriebsspannung RMS: CATI 600V CATII 600V CATIII 300V 9V alkalische Schichtbatterie/ 15H

Die DS2001A Deskew-Vorrichtung ist für die Verwendung mit Spannungs- und Stromtastköpfen und der Leistungsanalyseoption, die auf den 4-Kanal-Geräten der Oszilloskope der Serien SDS2000X, SDS2000X Plus und SDS5000X verfügbar ist.

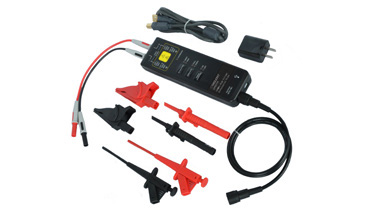

Die DPB1300 Sonde ist ein Differential-Hochspannungstastkopf mit einer Bandbreite von 50 MHz. Features Bandbreite: 50 MHz Anstiegszeit ≤ 7 ns DC-Genauigkeit ± 2 % Max. Eingang: 600 V CATIII, 1000 V CATII Max. Differenzprüfspannung (DC + Peak AC): 50 X: ±130 V, 500 X: ±1300 V Eingangsimpedanz/-kapazität: 5 MΩ/<4 pF (Single-ended), 10 MΩ/< 2 pF (zwei Eingänge) Stromversorgung: DC 12 V/1,2 A Netzteil

Die DPB5150 Sonde ist ein Differential-Hochspannungstastkopf mit einer Bandbreite von 70 MHz. Features Bandbreite: 70MHz max. Eingangsdifferenzspannung:    1500 V (DC + AC) Bereichsauswahl (Dämpfungsverhältnis): X50 / X500 Genauigkeit: +/- 2 % Leistung: Standard-DC-Netzteil (9 V/1 A)

Die DPB5150A Sonde ist ein Differential-Hochspannungstastkopf mit einer Bandbreite von 100 MHz. Features Bandbreite: 100 MHz max. Eingangsdifferenzspannung: 1500 V (DC + AC) Bereichsauswahl (Dämpfungsverhältnis): X50 / X500 Genauigkeit: +/- 2 % Leistung: Standard-DC-Netzteil (9 V/1 A)

Die DPB5700A Sonde ist ein Differential-Hochspannungstastkopf mit einer Bandbreite von 70 MHz. Features Bandbreite: 70MHz max. Eingangsdifferenzspannung: 7000 V (DC + AC) Bereichsauswahl (Dämpfungsverhältnis): X100 / X1000 Genauigkeit: +/- 2 % Leistung: Standard-DC-Netzteil (9 V/1 A)

Die DPB5700A Sonde ist ein Differential-Hochspannungstastkopf mit einer Bandbreite von 70 MHz. Features Bandbreite: 70MHz max. Eingangsdifferenzspannung: 7000 V (DC + AC) Bereichsauswahl (Dämpfungsverhältnis): X100 / X1000 Genauigkeit: +/- 2 % Leistung: Standard-DC-Netzteil (9 V/1 A)

Bei dem EMI-SSA3000X handelt es sich um die Aktivierungslizenz für das EMI-Messkit. Das Messkit enthält einen Quasi-Peak-Detektor, RBW-Bandbreiten von 200 / 9k / 120kHz und einen 6-dB-Filter für EMI-Voreinhaltungsmessungen.
