Das HF-Zubehör-Set wird in einer stabilen Pappbox geliefert, es besteht aus:
Antenne:
VHF/UHF Dualband-Antenne mit SMA-Anschluss
Frequenz: 144 MHz / 430 MHz
Montagevariante 1: Flexible Antenne (Länge: 22,8 cm)
Montagevariante 2: Teleskop-Antenne (Länge eingezogen: 22 cm, volle Länge: 86 cm)
Antennengewinn: 3,2 dB (VHF)/5,6 dB (UHF)
Impedanz: 50 Ω, max. 50 W
20 dB Dämpfungsglied (Abschwächer), 2 W, DC-3 GHz, Anschluss: N-Stecker auf N-Buchse
Koaxialadapter:
1 x N-Stecker auf N-Stecker
1 x N-Buchse auf N-Buchse
1 x N-Stecker auf BNC-Buchse
1 x N-Stecker auf SMA-Stecker
1 x N-Stecker auf SMA-Buchse
1 x BNC-Stecker auf SMA-Buchse
1 x BNC-Stecker auf SMA-Stecker
1 x BNC-Buchse auf SMA-Buchse
1 x SMA-Buchse auf SMA-Buchse
TBAS2 SMA Abschwächer/Termination Set
Das TBAS2 RF SMA Abschwächer/Abschlussset besteht aus einem 3dB, 6dB, 10dB, 15dB, 20dB und 30dB SMA Abschwächer in einer Buchenholzbox. Außerdem enthält es zwei SMA 50 Ohm Anschlüsse.
6 x 1 Watt Abschwächer mit SMA-Anschluss:
3 dB Abschwächer, Toleranz: ±0,5 dB
6 dB Abschwächer, Toleranz: ±0,5 dB
10 dB Abschwächer, Toleranz: ±0,5 dB
15 dB Abschwächer, Toleranz: ±0,5 dB
20 dB Abschwächer, Toleranz: ±0,8 dB
30 dB Abschwächer, Toleranz: ±0,8 dB
Frequenzbereich: DC..6 GHz, VSWR <1,2
Belastbarkeit: 2 W bei -55 bis 70°C
Anschlüsse: SMA-Stecker auf SMA-Buchse (bidirektional)
2 x Abschlusswiderstand (Terminator):
Widerstandswert: 50 Ω
Frequenzbereich: DC..6 GHz, VSWR <1,1
Belastbarkeit: 1 W bei -55 bis 70°C
Anschluss: SMA-Stecker
TBAS3 10W N Abschwächer Set
Das TBAS3 RF 10W Abschwächer-Set besteht aus einem 3dB, 6dB, 10dB und 20dB Abschwächer in einem Buchenholzbox
Das Set besteht aus vier 10 Watt Abschwächer:
3 dB HF-Abschwächer, Toleranz: ±0,5 dB
6 dB HF-Abschwächer, Toleranz: ±0,5 dB
10 dB HF-Abschwächer, Toleranz: ±0,5 dB
20 dB HF-Abschwächer, Toleranz: ±0,8 dB
Frequenzbereich: DC..3 GHz, VSWR <1,2
Belastbarkeit: 10 W bei -55 bis 70°C, bis zu 125°C bei halber Leistung
Anschlüsse: Typ N-Stecker auf Typ N-Buchse (bidirektional)
The TekBox TBBNC1 BNC accessory set contains 4 pieces BNC to 4mm Banana adapters, 2 pieces BNC to terminal block adapters and a 50 Ohm BNC feed-through termination.
TekBox TBBNC1 Parts list, Pieces Type
1 x N-male to Banana-male
1 x N-male to Banana-female
1 x N-female to Banana-male
1 x N-female to Banana-female
1 x N-male to terminal block
1 x N-female to terminal block
1 x BNC-female to BNC-male 50 Ohm feed-though adapter SWR < 1:1.5 @ 1 GHz

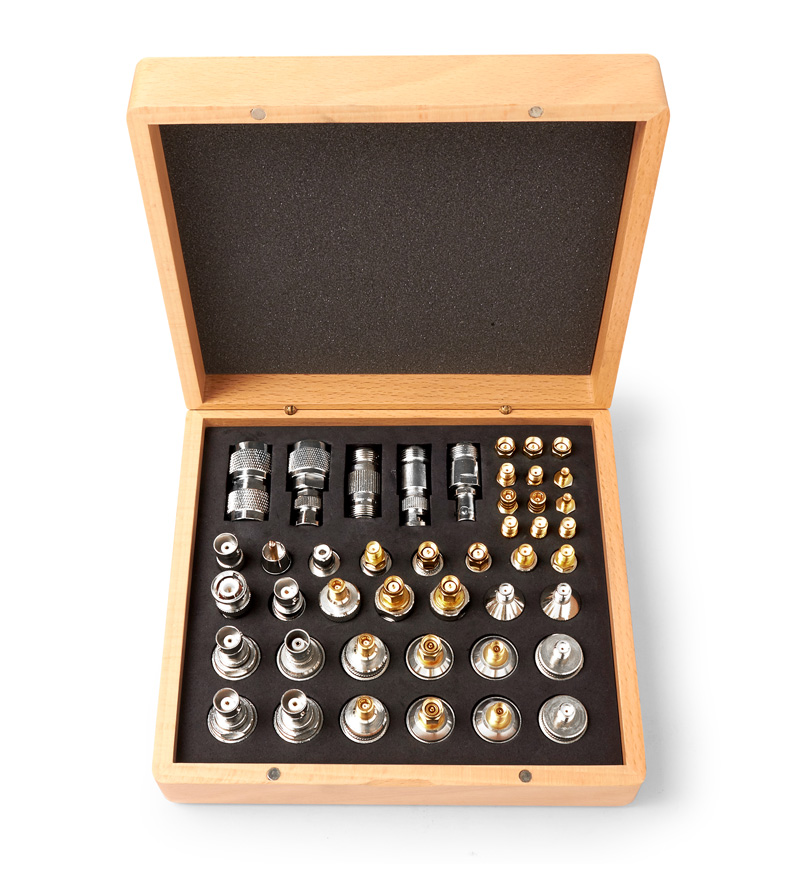

44 x 50 Ω Koaxialadapter (Typ: N, BNC, RCA, SMA, SMB) für den HF-Praktiker.
Das Set wird in einer stabilen Holzbox mit magnetischem Verschluss geliefert, es besteht aus:
Anzahl
Beschreibung
1
N-Stecker auf N-Stecker
1
N-Buchse auf N-Buchse
4
N-Stecker auf SMA-Buchse
2
N-Stecker auf SMA-Stecker
2
N-Stecker auf SMB-Buchse
4
N-Stecker auf BNC-Buchse
1
N-Stecker auf BNC-Stecker
1
N-Buchse auf BNC-Stecker
1
N-Buchse auf BNC-Buchse
2
N-Buchse auf SMA-Buchse
2
N-Buchse auf SMA-Stecker
1
BNC-Stecker auf BNC-Stecker
1
BNC-Buchse auf BNC-Buchse
1
BNC-Stecker auf RCA-Buchse
1
BNC-Buchse auf RCA-Stecker
1
BNC-Stecker auf SMA-Stecker
2
BNC-Stecker auf SMA-Buchse
1
BNC-Buchse auf SMA-Stecker
2
BNC-Buchse auf SMA-Buchse
3
SMA-Buchse auf SMA-Buchse
3
SMA-Stecker auf SMA-Stecker
2
SMA-Stecker auf SMB-Stecker
1
N-Buchse auf SMB-Buchse
2
SMA-Stecker auf SMB-Buchse
2
SMA-Buchse auf SMB-Buchse
Abmessung der Holzbox: 190 mm x 170 mm x 65 mm
Gewicht: 1,3 kg
Dieser Tekbox TBCDN-50-150 50 Ohm auf 150 Ohm Adapter ist zur Kalibrierung folgender
Tekbox CDNs (Coupling Decoupling Networks) erforderlich:
TBCDN-M1
TBCDN-M2
TBCDN-M3
TBCDN-M4
Darüber hinaus ist der TBCDN-50-150 ein N-Stecker auf N-Buchse Adapter und hat einen Frequenzbereich von 150 kHz - 230 MHz und eine Gesamtleistung von 4 Watt.
Der TBCG1 ist ein aktiv abstrahlender Kamm-Generator mit integrierter Antenne. Er sendet ein spezifiziertes Frequenzkamm-Spektrum bis 6 GHz aus. Der TBCG1 ist konzipiert als grobe Referenz im Rahmen von Tests auf Störaussendung im reflexionsfreien Raum, TEM/GTEM-Zellen, Schirmzelten, etc. Durch seine hohe Anzahl äquidistanter Moden lassen sich bei einem Modenabstand von 100 MHz beispielsweise TEM-Zellen leicht vermessen. Das kompakte Gerät wird von einer 9V-Batterie versorgt und ist somit sehr flexibel einsetzbar.
Grundfrequenz: 100 MHz
Spezifiziertes Kamm-Spektrum: 100 MHz..6 GHz
Toleranz: ±2,5 dB
Versorgung: 9V-Block (PP3), Alkali-Batterie
Stromaufnahme: 175 mA
Abmessungen: 80 mm x 61 mm x 27 mm
Gewicht inkl. Batterie: 76 g
Warnhinweis:
Der TBCG1 strahlt über ein weites Spektrum ab, das die Grenzwerte in den CISPR-Standards für ausgesendete Störstrahlung deutlich übersteigt. Verwenden Sie das Gerät nur in einer geschirmten Umgebung um Störungen anderer elektronischer Geräte zu vermeiden.
Schalten Sie das Gerät unmittelbar nach Nutzung wieder aus um einen übermäßigen Batterieentleerung zu vermeiden (ION = 175 mA).
Lieferumfang:
Kamm-Generator (9 V Blockbatterie muss getrennt bestellt werden, siehe Zubehör).
Der TBCG1 ist ein aktiv abstrahlender Kamm-Generator mit integrierter Antenne. Er sendet ein spezifiziertes Frequenzkamm-Spektrum bis 6 GHz aus. Der TBCG1 ist konzipiert als grobe Referenz im Rahmen von Tests auf Störaussendung im reflexionsfreien Raum, TEM/GTEM-Zellen, Schirmzelten, etc. Durch seine hohe Anzahl äquidistanter Moden lassen sich bei einem Modenabstand von 100 MHz beispielsweise TEM-Zellen leicht vermessen. Das kompakte Gerät wird von einer 9V-Batterie versorgt und ist somit sehr flexibel einsetzbar.
Grundfrequenz: 25 MHz
Spezifiziertes Kamm-Spektrum: 100 MHz..6 GHz
Toleranz: ±2,5 dB
Versorgung: 9V-Block (PP3), Alkali-Batterie
Stromaufnahme: 175 mA
Abmessungen: 80 mm x 61 mm x 27 mm
Gewicht inkl. Batterie: 76 g
Warnhinweis:
Der TBCG1 strahlt über ein weites Spektrum ab, das die Grenzwerte in den CISPR-Standards für ausgesendete Störstrahlung deutlich übersteigt. Verwenden Sie das Gerät nur in einer geschirmten Umgebung um Störungen anderer elektronischer Geräte zu vermeiden.
Schalten Sie das Gerät unmittelbar nach Nutzung wieder aus um einen übermäßigen Batterieentleerung zu vermeiden (ION = 175 mA).
Lieferumfang:
Kamm-Generator (9 V Blockbatterie muss getrennt bestellt werden, siehe Zubehör).
Der TBCG2 ist ein passiver, Kamm-Generator/Frequenzmultiplikator basierend auf einer Speicherschaltdiode (SRD = step recovery diode). Er erzeugt Impulse mit einer sehr hohen Flankensteilheit und ein sehr gleichmäßiges Spektrum. Damit kann man auf einfache Weise Signale im Bereich 1 MHz bis 2,5 GHz erzeugen. Beispielsweise als einfacher Ersatz für einen nicht vorhandenen Tracking-Generator (natürlich nicht mit der Auflösung, Dynamik und Genauigkeit). Die Impulse können beispielsweise benutzt werden, um die Anstiegszeit eines Oszilloskops zu messen. In Verbindung mit Stromzangen kann die Resonanzfrequenz von Kabeln gemessen werden und vieles mehr. Die empfohlene Eingangsleistung liegt zwischen +10 dBm und +20 dBm.
Eingangsleistung: +10 dBm bis +20 dBm; max. 25 dBm!
Eingangsfrequenz: 1 MHz bis 350 MHz
Kammspektrum: 1 MHz bis 2,5 GHz
Anschluss Eingang: N-Buchse
Anschluss Ausgang: N-Stecker
Abmessungen: 81 mm x 26 mm x 26 mm
Gewicht: 96 g
Lieferumfang:
Passiver Kamm-Generator/Frequenzmultiplikator
Koaxial-Adapter N-Buchse auf N-Buchse
Komplett in Buchenholz-Box
Der TBFL1 ist ein kombinierter Transienten-Limiter (Begrenzer), Abschwächer (Dämpfungsglied) und Hochpass-Filter in Einem. Er wird in den Signalpfad eingeschleift, um den Eingang von Spektrumanalysator oder Messempfänger optimal zu schützen. Dies gilt insbesondere für die Messung leitungsgebundener Störaussendung oder anderer Messungen bei denen der Eingangspegel nicht vorhergesagt werden kann oder zufällige Überlastung auftreten kann. Sogenannte PIN- und Schottky-Dioden in Kombination mit einem mehrstufigen 10 dB Abschwächer ergeben ein Gerät, das eine kontinuierliche HF-Eingangspegel von bis zu 5 W (37 dBm) aushält. Eine Gasentladungsröhre bietet zusätzlichen Schutz vor Transienten hoher Spannung. Außerdem unterdrückt der 9 kHz Hochpass-Filter Oberschwingungen, die von der Netzspannung herrühren. Mit einem Schwellwert-Pegel von +11 dBm und einem flachen Frequenzgang im Bereich 9 kHz bis 600 MHz kann der TBFL1 universell eingesetzt werden im gesamten Bereich leitungsgebundener Störaussendung und vielen weiteren Applikationen.
Anwendungsbeispiele
Allgemeine Anwendung zur Begrenzung energiereicher HF-Impulse
Transienten-Limiter für Messung leitungsgebundener Störungen
Features
Frequenzbereich: 9 kHz bis 600 MHz
Dämpfung: 10 dB – 0,5/+1,2 dB in-band (9 kHz..600 MHz)
Dämpfung Hochpass-Filter: > 30 dB @ 2 kHz
Maximale kontinuierliche HF-Eingangsleistung: 5 W (+37 dBm) in-band
Maximale DC-Eingangsspannung: ±20 V
Eingangsanpassung, linearer Arbeitsbereich: 9 kHz..600 MHz < -16 dB
Eingangsanpassung, linearer Arbeitsbereich: 9 kHz..600 MHz < -23 dB
Linearer Arbeitsbereich: bis zu 0 dBm Eingangspegel, in-band
Schwellwert: +11 dBm (@ 37 dBm Eingangspegel)
Anschluss Eingang: N-Buchse
Anschluss Ausgang: N-Stecker
Abmessungen: 156 mm x 26 mm x 26mm
Gewicht: 170 g
Lieferumfang
Transienten-Limiter/Abschwächer/Hochpassfilter in Holzbox

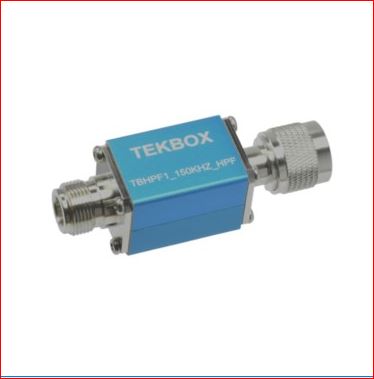

150-kHz-Hochpassfilter zum Schutz der HF-Eingänge von Spektrumanalysatoren oder EMV-Empfängern gegen Subharmonische mit hoher Amplitude und 50-Hz-Restspannung in Messaufbauten für leitungsgebundene Emissionen.
SPEZIFIKATIONEN
Hochpassfilter, reflektierend, 50 Ohm
3dB-Bandbreite: 150 kHz - 3 GHz
Maximale Eingangsspannung: 100V; 250V für < 5 Sek.
Maximal zulässiger Eingangsstrom bei Frequenzen < 150kHz und offenem Ausgang: 650 mA
Maximale Eingangsleistung bei Frequenzen 300 kHz - 1 GHz: 10W
Steckverbinder: N-Stecker / N-Buchse
TBHPF1-9kHz High Pass Filter Lautsprecher
9 kHz Hochpassfilter zum Schutz von Spektrum Analysator- oder EMV-Empfänger-HF-Eingängen gegen Subharmonische mit hoher Amplitude und verbleibende 50 Hz-Spannung in leitungsgebundenen Emissionsmessungen
SPEZIFIKATIONEN
Hochpassfilter, reflektierend, 50 Ohm
3dB Bandbreite: 9 kHz - 3 GHz
Maximale Eingangsspannung: 100V; 250V für < 5 sec.
Maximal zulässiger Eingangsstrom bei Frequenzen < 9kHz und offenem Ausgang: 160 mA
Maximale Eingangsleistung bei Frequenzen 20 kHz - 1 GHz: 10W
Resistive Dämpfung zur Vermeidung von Impulsen mit hoher Anstiegszeit verursachen übermäßiges Klingeln
Anschlüsse: N-Male / N-Female
Nahfeldsonden zur Messung von Magnetfeld und elektrischem Feld - jetzt in der Holzbox!
Die Nahfeldsonden zur Messung von Magnetfeld (H20, H10 und H5) und elektrischem Feld (E5) werden zur Prüfung der Störabstrahlung im Rahmen von EMV Precompliance-Tests eingesetzt. Sie dienen dazu, potentielle Störquellen durch Komponenten innerhalb elektronischer Baugruppen zu lokalisieren. Die Sonden arbeiten gleichermaßen als Breitbandantenne, zur Messung der Störabstrahlung durch Komponenten, Leiterbahnen, Gehäuse-Öffnungen oder -Spalten und alle anderen Teile, die HF-Strahlung aussenden könnten. Die Sonden werden normalerweise am Spektrumanalyser angeschlossen. Führen Sie die Sonde über die Oberfläche einer bestückten Leiterplatte oder ein Gehäuse um Stellen, von denen elektromagnetische Strahlung ausgeht, schnell zu identifizieren. Durch Wechsel auf kleinere Sondengrößen kann der Ursprung der Abstrahlung nach und nach eingegrenzt werden.
Eine weitere Anwendung sind Tests der HF-Störfestigkeit durch Einspeisung eines hochfrequenten Signals in die Sonde, welches man auf potentiell empfindliche Schaltkreise einstrahlen lässt. Darüberhinaus können die Sonden in der Reparatur oder bei der Fehlersuche eingesetzt werden um Probleme in der HF-Signalkette durch berührungslose Messung des HF-Signalpegels aufzuspüren. Eine weitere Applikation ist die nicht-invasive Messung von HF-Bausteinen wie Modulatoren oder Oszillatoren. Frequenz, Phasenrauschen und Spektralkomponenten können in Kombination mit einem rauscharmen Vorverstärker gemessen werden.
Features
Drei Magnetfeldsonden (H20, H10 und H5) und eine E-Feldsonde (E5)
Schlankes Design für leichten Zugang an eng nebeneinander liegenden Bausteinen
Abgeschirmtes Design zur Unterdrückung von Gleichtakt-Störungen
Unempfindlich gegenüber der menschlichen Hand
Frequenzbereich: spezifiziert bis 3 GHz, bis 6 GHz einsetzbar
SMB-Steckverbinder um ein Verdrehen des HF-Kabels zu vermeiden
Isoliert mit Gummi-Ummantelung (für Umgebungen bis 75 VDC/50 VAC)
Optional: Breitband-Vorverstärker mit 20 dB oder 40 dB
Abmessungen
Typ
Sondentyp
Länge
Schleife (Durchmesser)
Spitze
H20
H-Feld
170 mm
20 mm
–
H10
H-Feld
170 mm
10 mm
–
H5
H-Feld
170 mm
5 mm
–
E5
E-Feld
170 mm
-
5 mm
.
Tekbox TBPS01 EMV Nahfeldsonden Set inkl. 20 dB Breitbandverstärker
Die Nahfeldsonden H20, H10, H5 und E5 erfassen Strahlungsemmissionen bei der EMV Vorabkonformitätsprüfung.
Sie dienen dazu abgestrahlte Störungen im Nahfeld von elektronischen Baugruppen zu lokalisieren.
Die Sonden werden normalerweise an einen Spektrumanalysator angeschlossen.
Durch Scannen der Sonde über die Oberfläche einer Leiterplattenbaugruppe oder eines PCB-Gehäuses werden schnell Orte identifiziert, die elektromagnetische Strahlung emittieren. Durch den Wechsel zu einer Sonde mit kleinerer Größe kann die Entstehung der Emissionen weiter eingegrenzt werden.
Zusätzliche Anwendungen sind HF-Immunitätstests, bei denen ein HF-Signal in die Sonde eingespeist und in potenziell anfällige Schaltungsabschnitte abgestrahlt wird: Darüber hinaus können die Sonden im Bereich der Reparatur oder des Debuggens verwendet werden, um Probleme in HF-Signalketten durch kontaktlose Messung des HF-Signals aufzuspüren Ebenen.
Eine weitere Anwendung ist die nicht-invasive Messung von HF-Bausteinen wie Modulatoren oder Oszillatoren. Frequenz, Phasenrauschen und Spektralkomponenten können in Verbindung mit einem rauscharmen Vorverstärker gemessen werden.
Der Breitbandverstärker TBWA1 / 20dB wird zwischen der EMV-Sonde und dem Spektrumanalysator angeschlossen, um den Dynamikbereich der Messungen zu erhöhen.
Lieferumfang: H20, H10, H5, E5, 75cm SMB / SMA Kabel, TBWA1 / 20dB, Messdiagramme
Tekbox TBPS01 EMV Nahfeldsonden Set inkl. 40 dB Breitbandverstärker
Die Nahfeldsonden H20, H10, H5 und E5 erfassen Strahlungsemmissionen bei der EMV Vorabkonformitätsprüfung.
Sie dienen dazu abgestrahlte Störungen im Nahfeld von elektronischen Baugruppen zu lokalisieren.
Die Sonden werden normalerweise an einen Spektrumanalysator angeschlossen.
Durch Scannen der Sonde über die Oberfläche einer Leiterplattenbaugruppe oder eines PCB-Gehäuses werden schnell Orte identifiziert, die elektromagnetische Strahlung emittieren. Durch den Wechsel zu einer Sonde mit kleinerer Größe kann die Entstehung der Emissionen weiter eingegrenzt werden.
Zusätzliche Anwendungen sind HF-Immunitätstests, bei denen ein HF-Signal in die Sonde eingespeist und in potenziell anfällige Schaltungsabschnitte abgestrahlt wird: Darüber hinaus können die Sonden im Bereich der Reparatur oder des Debuggens verwendet werden, um Probleme in HF-Signalketten durch kontaktlose Messung des HF-Signals aufzuspüren Ebenen.
Eine weitere Anwendung ist die nicht-invasive Messung von HF-Bausteinen wie Modulatoren oder Oszillatoren. Frequenz, Phasenrauschen und Spektralkomponenten können in Verbindung mit einem rauscharmen Vorverstärker gemessen werden.
Der Breitbandverstärker TBWA2 / 40dB wird zwischen der EMV-Sonde und dem Spektrumanalysator angeschlossen, um den Dynamikbereich der Messungen zu erhöhen.
Lieferumfang: H20, H10, H5, E5, 75cm SMB / SMA Kabel, TBWA2 / 40dB, Messdiagramme
Bei diesem SMA-Drehmomentschlüssel handelt es sich um einen Break-Over-Typ mit einer Standard-SMA-Öffnung von 5/16" (8 mm) (auch für 3,5-mm- und 2,92-mm-Anschlüsse geeignet).
Spezifikationen:
Wirtschaftlicher SMA-Drehmomentschlüssel zur Gewährleistung konsistenter und zuverlässiger Verbindungen für HF-/Mikrowellenmessungen
Break-Over-Typ mit einer Standard-SMA-Öffnung von 5/16 Zoll (8 mm).
Bidirektionaler Betrieb
Standardwerkskalibrierung: 0,5 Nm
Drehmomentgenauigkeit: ± 0,05 Nm
Erhältlich mit 0,5 Nm oder 0,9 Nm (benutzerdefinierte Drehmomenteinstellungen sind ebenfalls verfügbar)
Kalibrierzertifikat auf Anfrage erhältlich (nicht akkreditiert)
Jeder Drehmomentschlüssel wurde von Tekbox Digital Solution von Hand kalibriert
Anwendung
SMA mit Messinganschlüssen: 0,5 Nm (5 in-lbs)
SMA mit Edelstahlanschlüssen: 0,9 Nm (8 in-lbs)
Zum Anschluss von 3,5 mm oder 2,92 mm an SMA: 0,56 Nm (5 in-lbs)
Für 3,5 mm und 2,92 mm: 0,9 Nm (8 in-lbs)
41,52 €*
