Saleae Logic 8 Black
PC basierter 8 Kanal Logik Analyser mit einer maximalen digitalen Abtastrate von 100 MSa/s und paralleler analoger Abtastung mit 10 MSa/s (10 Bit, 1 MHz Analogbandbreite). Fast unbegrenzte Speichertiefe durch die Verwendung des PC Speichers.
Der Logic 8 ist ein Logikanalysator mit einer besonders durchdachten und benutzerfreundlichen PC Software, mit der das Messen digitaler Signale Spaß macht. Einfach per USB mit Ihrem PC verbinden und loslegen. Die digitale Signalerfassung erfolgt mit bis zu 100 MSa/s auf allen Kanälen. Durch das Streamen der Daten über die USB 2 Verbindung steht mit dem PC Speicher eine fast unbegrenzte Speichertiefe zur Verfügung.
Alle digitalen Kanäle werden zugleich über einen Analog-Digital Wandler erfasst und können so neben der digitalen Anzeige auch analog angezeigt werden. Die analoge Erfassung ist beim Logic 8 mit 10 MS/s zwar langsamer als die digitale Erfassung, bietet aber eine hohe 10 Bit Auflösung und damit eine guten Einblick in das analoge Signalverhalten. Die Bandbreite der analogen Erfassung ist mit 1 MHz spezifiziert (-3db), wobei bei dieser Frequenz das Signal gemäß der Bandbreitenspezifikation bereits deutlich verändert und abgeschwächt ausgegeben wird.
Aufgrund ihrer Größe sind die Logics von Saleae perfekt zum mobilen Gebrauch und brauchen nur wenig Platz auf dem Arbeitstisch.
Die Logikanalysatoren von Saleae heben sich besonders mit Ihrer besonders durchdachten und benutzerfreundlichen Bedienungssoftware hervor. Diese ist sehr intuitiv zu benutzen und besitzt alle wichtigen Features wie die serielle Dekodierung verschiedener Bussysteme, die gleichzeitige analoge Darstellung von Signalen, eine extrem große Speichertiefe und einiges mehr.
|

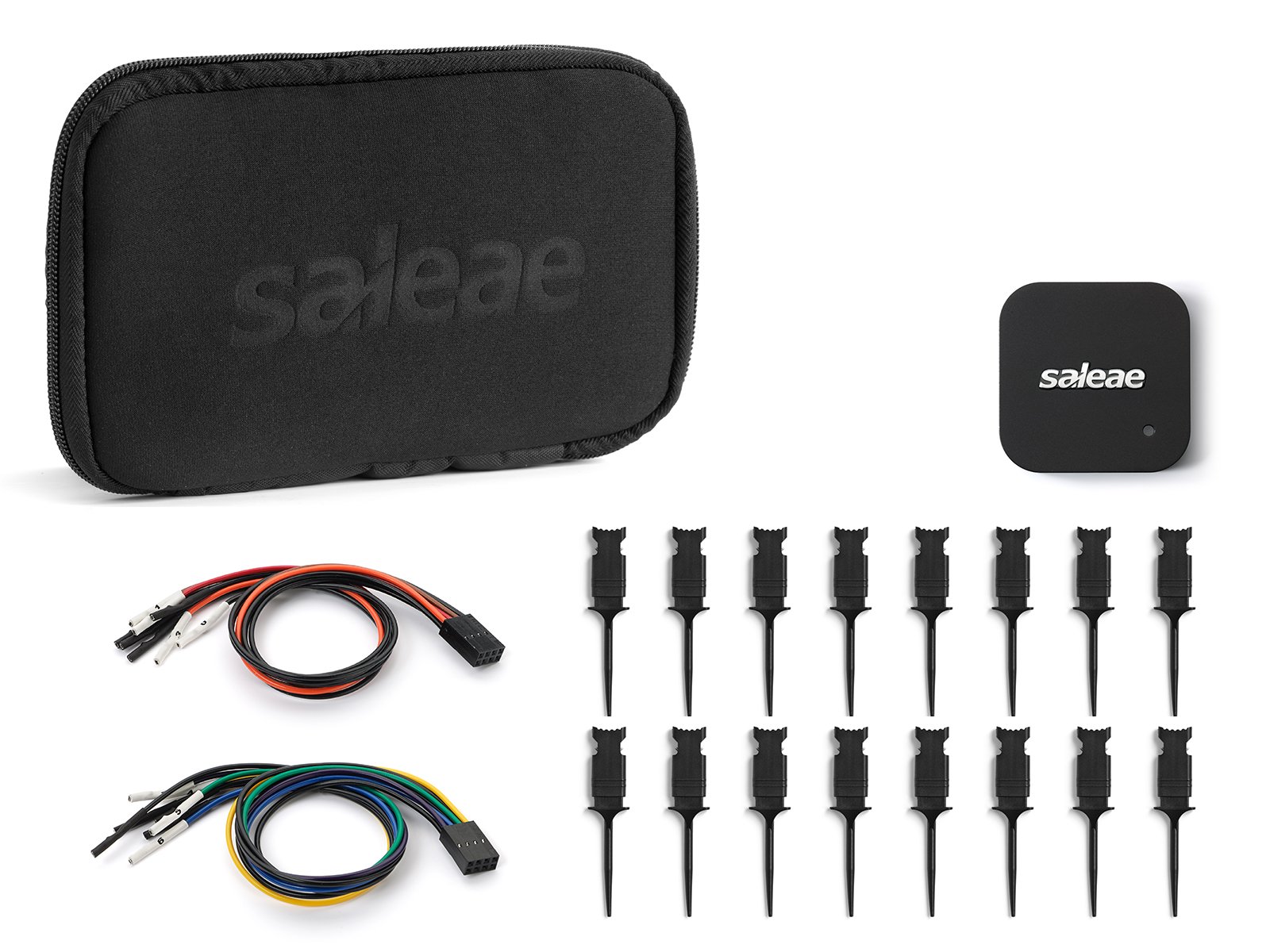

Lieferumfang
Logic Analysator
2x4 Prüfleitung pro Port
8x Test-Clip pro Port
USB-Kabel
Tragetasche
