TekBox TBL5016-3-EU LISN dreiphasig und einphasig 450V/260V, 16A
Produktnummer:
213128
Produktinformationen "TekBox TBL5016-3-EU LISN dreiphasig und einphasig 450V/260V, 16A"
AC Netznachbildung (LISN) nach CISPR 16 bis 240V und 16A

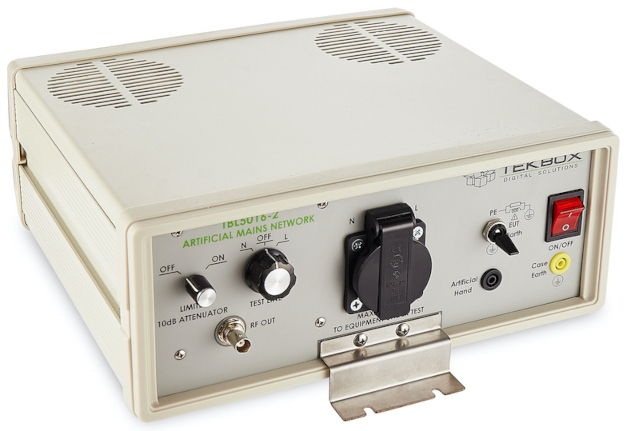

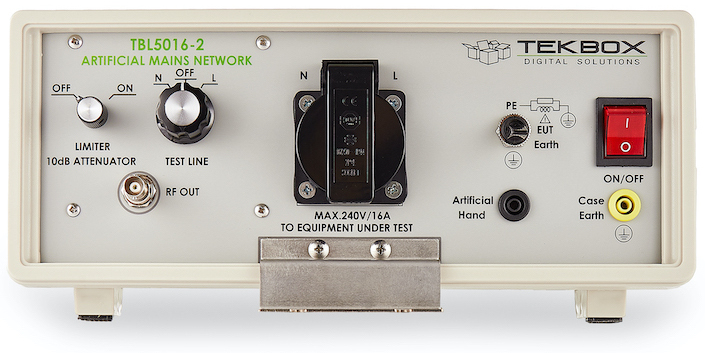

Die TBL5016-2 ist eine Netznachbildung für die Messung von leitungsgebundenen Störungen im Bereich von 9kHz bis 30MHz gemäß der Norm CISPR 16-1-2.
Das Gerät ist für die Prüfung von einphasigen, wechselstrombetriebenen Geräten mit Versorgungsspannungen bis maximal 240V und 16A ausgelegt.
Leitungsgeführte Störungen können auf der Phase und auf dem Neutralleiter gemessen werden. Das TBL5016-2 ist mit einem schaltbaren Begrenzer/Dämpfer und einem künstlichen Handanschluss ausgestattet.
Das Gerät wird als Standard mit einer Aschutzkontakt Buchse geliefert. Länderspezifische DUT-Anschlüsse sind auf Anfrage erhältlich.
Spezifikationen:
- Frequenzbereich: 9kHz bis 30 MHz
- Impedanz: 50 Ohm, (50 µH + 5 Ohm)
- Künstliche Hand: 220 pF + 511 Ohm
- Schaltbarer PE: 50Ohm, 50 µH
- Limiter / Dämpfungsglied: 150kHz bis 30MHz; 10dB
- Air-Kerninduktivitäten
- Leitungsspannung: max. 240V / 50 -60 Hz, CAT II
- Max. Strom: 16A @ 23°C
- DUT Anschluss-Buchse: Schuko-Steckdose
- Mess-Abgriff: 50 Ohm BNC
- Anschluss Spannungsversorgung: IEC 60320 C19 (Kaltgeräte-Stecker)
- Betriebstemperaturbereich:+5°C ... + 40°C; 5% bis 80% Feuchte
- Sicherheit: Sicherheitsklasse I, IEC 1010-01
