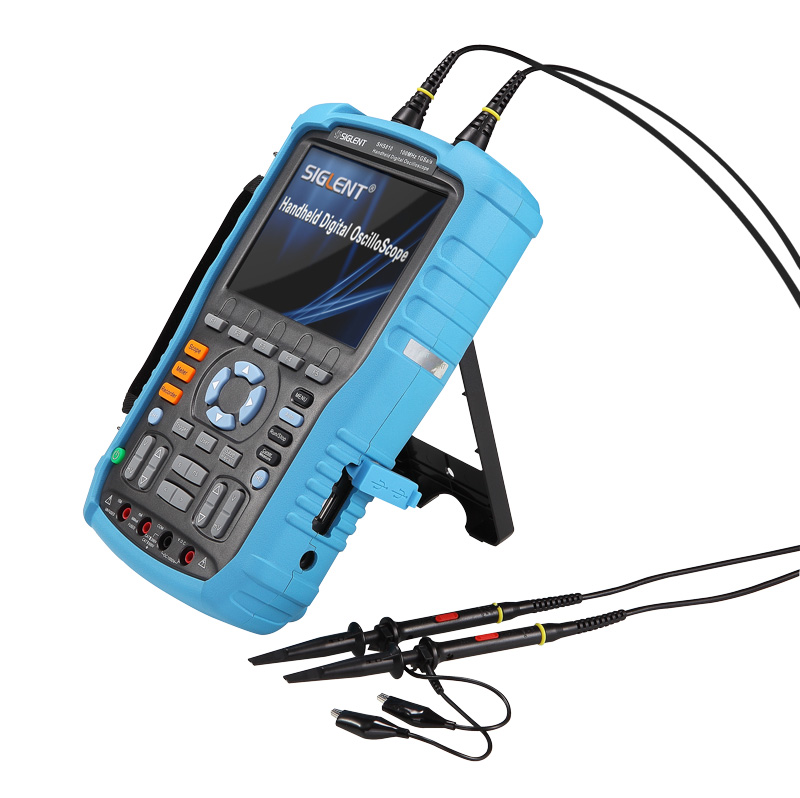

Siglent SHS820X Handheld Oszilloskop / Das Handheld Oszilloskop SHS820X hat zwei Kanäle und bietet eine Bandbreite von bis zu 200 MHz, sowie eine Speichertiefe von 12 Mpts.

Das Handheld Oszilloskop SHS820X ist ein qualitativ hochwertiges zweikanal Speicheroszilloskop, welches einen mobilen Einsatz aufgrund der vorhandenen Batterie ermöglicht. Das Gerät verfügt über eine Abtastrate von 1 GSa/s, eine Bandbreite von bis 200 MHz sowie eine Speichertiefe von 12 Mpts.

Features

• Integriertes Oszilloskop, serieller Trigger und Decoder, Spektrumanalyse, Datenlogger und
• Multimeterfunktionen in einem praktischen und tragbaren Design
• Modelle mit 100 MHz oder 200 MHz Bandbreite
• Abtastrate von 1 GSa/s (einkanalig), 500 MSa/s (zweikanalig)
• Aufzeichnungslänge bis zu 12 Mpts
• Wellenformaufzeichnung bis zu 22 Stunden
• IP-Schutzart: IP51
• Intelligenter Trigger: Flanke, Steigung, Impulsbreite, Fenster, Runt, Intervall, Timeout (Dropout), Muster
• Digitalmultimeter mit 6000 Zählern, unterstützt DCV, ACV, DCI, ACI, Widerstand, Diode, Kapazität,
• Durchgangsprüfung.
• 1 Mpts FFT. Stützspitzen und Markierungen
• 5,6-Zoll-TFT-LCD-Display mit einer Auflösung von 640 * 480
• UL2054-zertifizierter Lithium-Akkupack, 6900 mAh Kapazität, externes Ladegerät

Intelligente Trigger

Dem SHS820X Oszilloskop stehen folgende Triggertypen zur Verfügung

• • Flanke
  • Steigung
  • Impulsbreite
  • Fenster

• • Verlauf
  • Intervall
  • Zeitablauf
  • Muster

Technische Daten

Modellvergleich	SHS810X	SHS820X	SHS1102X	SHS1202X
Kanäle	2	2	2	2
Max. Bandbreite	100 MHz	200 MHz	100 MHz	200 MHz
Abtastrate & Speichertiefe	1 GSa/s & 12 Mpts (1 Kanal) 500 MSa/s & 6 Mpts (2 Kanal)	1 GSa/s & 12 Mpts (1 Kanal) 500 MSa/s & 6 Mpts (2 Kanal)	1 GSa/s & 12 Mpts (1 Kanal) 500 MSa/s & 6 Mpts (2 Kanal)	1 GSa/s & 12 Mpts (1 Kanal) 500 MSa/s & 6 Mpts (2 Kanal)
Dynamik Bereich	400.000 wfms/s	400.000 wfms/s	400.000 wfms/s	400.000 wfms/s
Isolierte Kanäle	X	X	?	?
Max. Eingangsspannung	Oszilloskop CAT II 300 Vrms zwisch. BNC Signal & Erde CAT II 30 Vrms zwisch. BNC GND & Erde CAT II 300 Vrms zwisch. BNC Signal & BNC GND Multimeter CAT III 300 Vrms, CAT II 600 Vrms	Oszilloskop CAT II 300 Vrms zwisch. BNC Signal & Erde CAT II 30 Vrms zwisch. BNC GND & Erde CAT II 300 Vrms zwisch. BNC Signal & BNC GND Multimeter CAT III 300 Vrms, CAT II 600 Vrms	Oszilloskop CAT III 600 Vrms, CAT II 1000 Vrms zwischen BNC Signal & Erde CAT III 600 Vrms, CAT II 1000 Vrms zwischen BNC GND & Erde CAT III 300 Vrms zwischen BNC Signal &BNC GND Multimeter CAT III 600 Vrms, CAT II 1000 Vrms	Oszilloskop CAT III 600 Vrms, CAT II 1000 Vrms zwischen BNC Signal & Erde CAT III 600 Vrms, CAT II 1000 Vrms zwischen BNC GND & Erde CAT III 300 Vrms zwischen BNC Signal &BNC GND Multimeter CAT III 600 Vrms, CAT II 1000 Vrms
