Siglent F503ME 4,5 GHz VNA-Kalibrierungssatz mit N-Stecker
Produktnummer:
155627
Produktinformationen "Siglent F503ME 4,5 GHz VNA-Kalibrierungssatz mit N-Stecker"

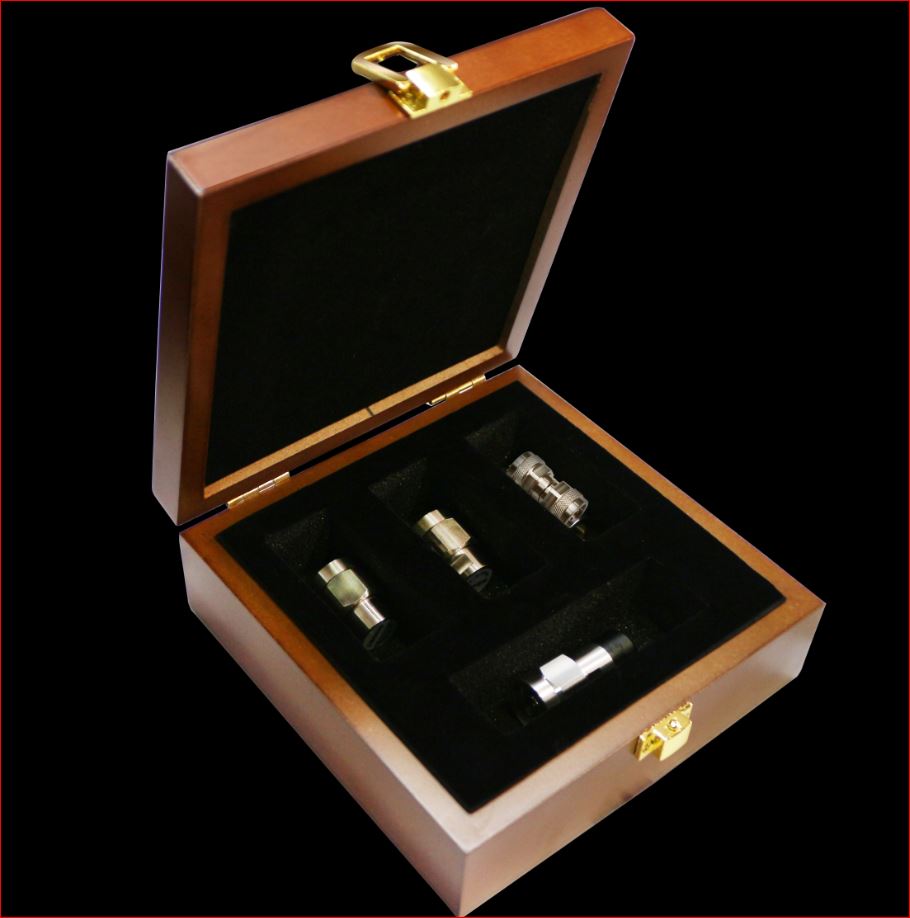

Das F503ME ist ein Kalibrierungsset für die Selbstkalibrierung der Vektor-Netzwerkanalysatoren SVA1000X. Offen(M), Kurz(M), Match(M, 50), Durch(M-M), 50 ?, DC-4.5 GHz, N-Typ Stecker.
Features
- Impendenz: 50 Ω
- Leistung: 1 W
- Schnittstellen Standard: IEC 60169-16
- Haltbarkeit: > 2000
- Drehmoment: 1,35Nm
- Schlüssel: 19mm
- Temperatur: -15 ? ~ + 35 ?
Technische Daten
| Type | Anschluss | Spezifikation |
|---|---|---|
| Open | N(Male) | DC – 4,5 GHz, Phasenabweichung ≤ ± 1,0° |
| Short | N(Male) | DC – 4,5 GHz, Phasenabweichung ≤ ± 1,0° |
| Load | N(Male) | DC – 4,5 GHz, SWR ≤ 1,04 (Rückflussdämpfung ≥ -34 dB) |
| Through | N(Female) - N(Female) | DC – 9 GHz, SWR ≤ 1,035 (Rückflussdämpfung ≥ -35 dB), Einfügungsdämpfung ≤ 0,1 dB, Verzögerung = 125,4 ps |
