Tekbox TBMA2 / Bikonische Antenne 30 MHz bis 300 MHz

TBMA2 Bikonische Antenne

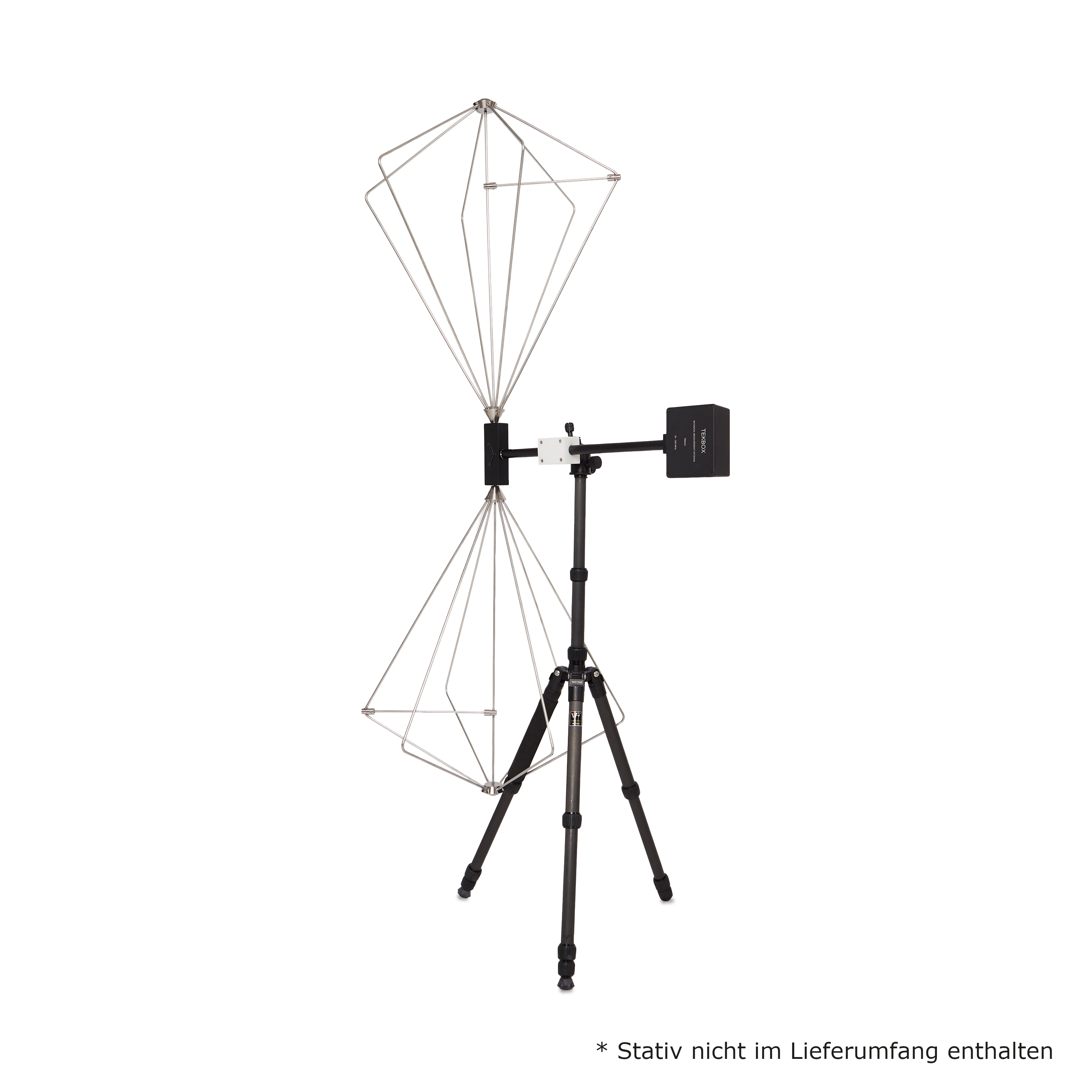

Die TBMA2 ist eine bikonische Messantenne für EMV-Störaussendungsprüfungen und zur Erzeugung definierter Feldstärken. Mit ihrem erschwinglichen Preis ist sie eine ausgezeichnete Wahl für jedes Labor, das in seinem Haus Prüfungen vor der Erfüllung der Anforderungen durchführt.

Sie ist für einen Frequenzbereich von 30 MHz bis 300 MHz geeignet und hat eine Richtcharakteristik ähnlich der einer Dipolantenne.

Die TBMA2 wird mit einer POM-Halterung mit einem ¼"-Gewindeeinsatz zur Montage der Antenne auf Standardstativen geliefert.

Die TBMA2-Strahlerelemente bestehen aus Edelstahlteilen, um die Nachteile der Kontaktdegeneration im Laufe der Zeit zu vermeiden, die bei nicht geschweißten Designs mit Aluminium auftreten. Die Strahlerelemente sind nicht geschweißt, sondern mit Madenschrauben befestigt, was eine einfache Montage/Demontage ermöglicht und die Antenne leicht lagerbar und transportabel macht.

Die Antennenelemente werden über einen 1:4-Balun mit einer Belastbarkeit von 100 W gespeist.

SPEZIFIKATIONEN

    Typ: passiv bikonisch
    Frequenzbereich: 30 MHz- 300 MHz
    Nennimpedanz: 50 Ω
    Balun: 1:4
    Maximale kontinuierliche RF-Eingangsleistung: 100 W
    Anschluss: N-Typ Buchse
    Isotrope Verstärkung: -12,51 bis 0,55, siehe Abbildung 2 und Tabelle 1
    Antennenfaktor: 10,8 bis 26,3, siehe Abbildung 3 und Tabelle 1
    Spannungs-Stehwellen-Verhältnis (VSWR): 1,05 bis 38,05, siehe Abbildung 4 und Abbildung 5
    Prüfnormen: FCC, CISPR, SAE, RTCA-DO-160, Mil STD-461, usw.
    Länge: 138,7 cm (54,6 ") Spitze
    Durchmesser: 54,2 cm (21,3")
    Tiefe: 80,3 cm (31,6") einschließlich Balun
    Gewicht eines Strahlerelements: 1,28 kg (2.82 lbs)
    Gewicht der Halterung/Balun: 0,96 kg (2.12 lbs)
